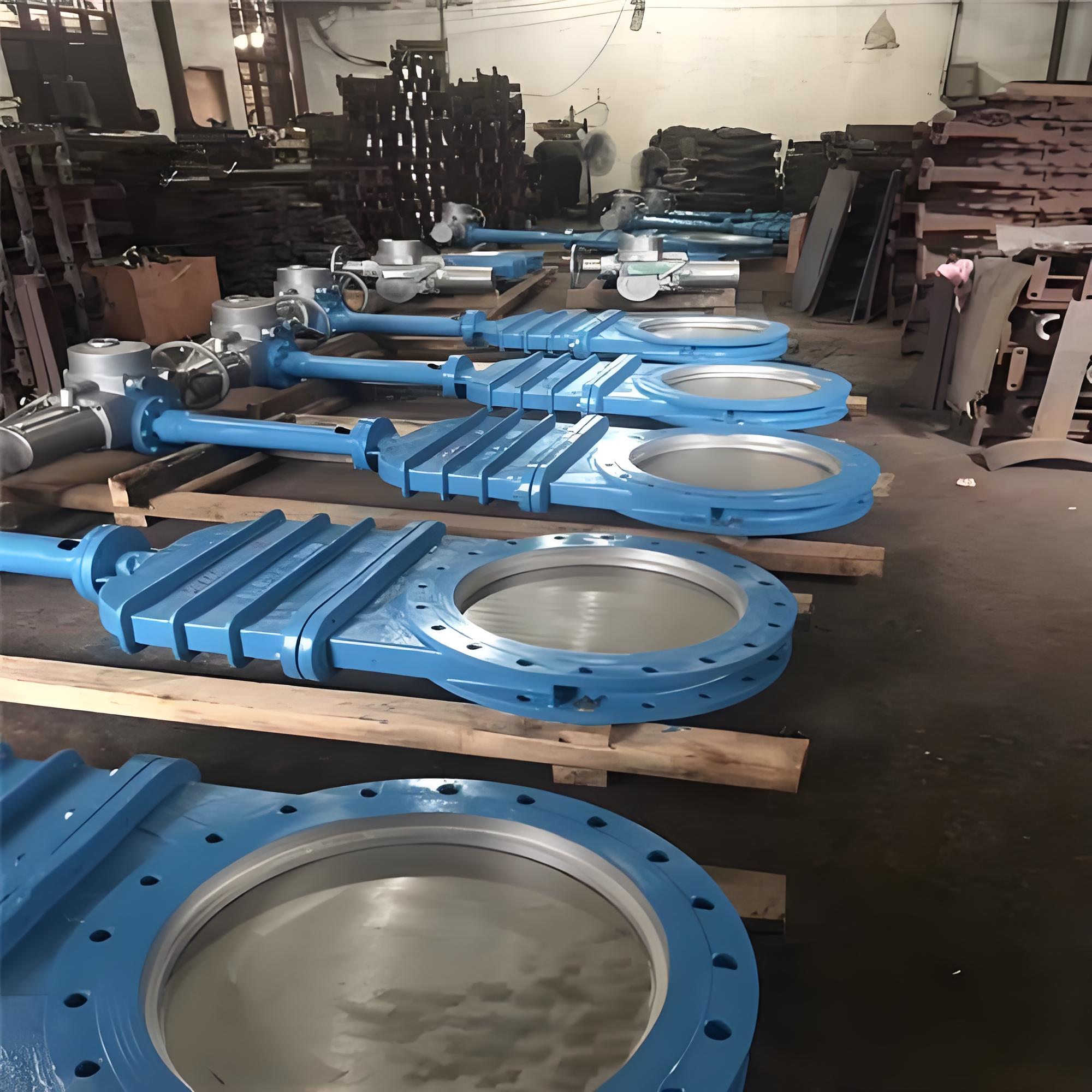

电动阀门DN400闸板阀结构图

[ 2025-07-23 ]

电动阀门DN400闸板阀主要应用于管道介质的截断控制，其核心特点包括：

结构特性

采用电动驱动装置实现远程控制，闸板作直线运动完成开启/关闭动作，结构紧凑且占用空间小，特别适合大口径管道使用。 ‌

材质与适用场景

‌阀体材质‌：通常采用2520（310S）不锈钢或铸钢，耐腐蚀性强。
‌密封材质‌：密封面采用硬质合金+氧化铝陶瓷，耐磨性高。
‌适用介质‌：适用于纸浆、污水、煤浆、灰渣等腐蚀性或磨损性介质。 ‌

性能参数

‌公称压力‌：1.0~1.6MPa
‌工作温度‌：≤1000℃
‌连接方式‌：法兰或对夹式
‌执行标准‌：符合GB/T 12237等国家标准。 ‌

主要生产厂家包括上海湖泉阀门集团有限公司（型号PZ973H、X-10C）和（型号Z941H-40C）。

电动阀门DN400闸板阀结构图是展示该类阀门内部构造及外部特征的重要技术资料，对于工程设计和设备选型具有重要参考价值。这种阀门广泛应用于供水、排水、石油、化工等领域，其关键作用在于控制液体或气体流体的通断，同时提供较低的流阻以满足高效作业需求。

从结构上分析，电动阀门DN400闸板阀主要由阀体、阀盖、闸板、阀杆、电动执行器以及密封组件等组成。阀体通常采用高强度铸铁、球墨铸铁或铸钢材质，以确保其在高压、高流量条件下的可靠性。阀盖与阀体通过螺栓或焊接形式相连，形成密闭结构。

闸板是电动闸板阀的核心部件，其平面形状通常为矩形或楔形，可通过升降动作完成流体的启闭。闸板与密封面之间配有柔性密封垫片，以确保阀门处于关闭状态时实现零泄漏。阀杆则通过螺纹驱动闸板运动，并与电动执行器直接连接。为了增强耐腐蚀性，阀杆表面常采用镀铬处理。

电动执行器是该阀门的重要驱动装置，通过接收电信号实现自动化操作。通常具备正反转功能，可精确控制闸板的启闭速度和位置。此外，执行器还具备手动操作装置，便于在断电或紧急状态下切换为手动控制模式。

DN400规格的阀门指的是公称直径为400毫米，其较大的通径使其适合处理大流量的介质运输需求。通常情况下，该阀门需针对实际工况进行安装尺寸、法兰标准、压力等级等数据的确认，以确保满足工程要求。总而言之，电动阀门DN400闸板阀的结构设计体现了高效和可靠的特点，其结构图为技术人员提供了重要的设计和维护依据。用户在使用过程中应严格遵循相关技术标准和操作规程，以确保其长效运行和工程安全性。电动闸板阀
