产品名称：配水闸阀PZⅡ-800手、电两用矿用耐磨[ 2025-07-25 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

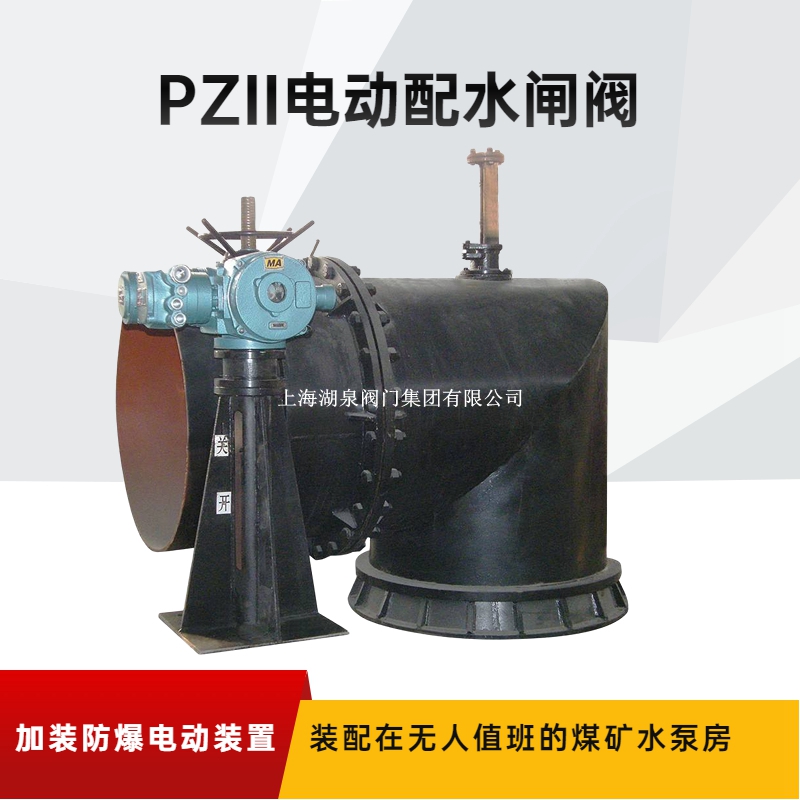

PZⅡ-800配水闸阀是矿用耐磨型手电两用阀门，适用于煤矿井下水泵房配水及水处理场景，具备防爆、耐磨特性。 ‌

结构特点

‌材质‌：采用铸钢或焊接结构，适应水中不含腐蚀性介质、水温≤60℃的环境。 ‌
‌密封设计‌：阀体与阀辨采用锥形密封环设计，配合橡胶垫密封，确保密封性。 ‌
‌操作方式‌：手动（PZⅡ-1型）和电动（PZⅡ-2型）两种模式，支持远程控制。 ‌

技术参数

‌公称直径‌：800mm
‌工作压力‌：0.1MPa
‌介质温度‌：常温
‌重量‌：约851kg（含法兰短管） ‌

适用场景

主要用于矿山井下水泵房配水、选矿及水处理设施的泄水控制，耐磨设计适合频繁启闭场景。 ‌

注意事项

需根据实际工况选择手动或电动型号，确保操作方式与设备匹配。 ‌

矿用防爆配水闸阀主要性能规范

型号		PZ2-400	PZ2-500	PZ2-600	PZ2-800	PZ2-1000	PZ2-1200
公称通径(mm)		400	500	600	800	1000	1200
介质和温度		水、≤80℃
公称压力(MPa)		0.1 （试验压力0.25）
操作行程(mm)		220	220	290	300	350	350
配置电装型号		ZB20-24	ZB20-24	ZB30-24	ZB30-24	ZB45-24	ZB60-24
电机功率(Kw)		0.55	0.55	0.75	0.75	1.1	1.1
额定电流(A)	660V	1.39	1.39	2.0	2.0	2.0	2.6

矿用防爆配水闸阀外形尺寸表

型号	操纵台							闸阀								短管		操作行程	质量(Kg)
型号	B	B1	D2	d1	D1	H	H1	B2	B3	B4	B5	d2	D3	H2	H3	D	L1	操作行程	带短管	无短管
PZ2-400	350	300	180	19	500	750	965	330	235	27	60	15	540	580	635	400	250	168	335	275
PZ2-500					500		965	380	285	27	60	15	640	630		500	300	193	410	330
PZ2-600					600		1403	450	345	35	80	19	740	720		600	350	218	600	480
PZ2-800					600		1403	550	445	35	80	19	940	885	815	800	450	250	830	675
PZ2-1000	500	400	250	22	700	900	1246	670	548	36	100	23	1175	966	1076	1000	550	268	1300	1072
PZ2-1200	500	400	250	22	700	900	1296	780	652	40	120	23	1375	1080	1106	1200	650	396	1721	1446

注：D2位操纵台底面凸起部分尺寸，基础预留孔应大于此数。

不同L值时的连接杆长度H4

型号	L
	5000	45000	4000	3500
PZ2-400	3780	3280	2780	2580
PZ2-500
PZ2-600	3510	3010	2510	2010
PZ2-800
PZ2-1000	3120	2820	2120	1620
PZ2-1200	3040	2540	2040	1540

随货清单
1、成套供应范围：操纵台一件、闸阀一件、短管一件、连接杆一件，用于闸阀和短管法兰连接的胶垫一件，电动机和涡轮箱一件。
2、随技术文件：产品合格证一份，本说明书一份。
3、质量保证：再过流零件的材质符合输送介质的要求，用户恰当的遵守保管和使用规则的条件下，从本厂发货之日起的十八个月内，连续运转不超过十二个月，产品应制造不良而发生损坏或不能正常工作时，本场免费为用户更换或修理产品或零件。易损件磨损不在此限。
