电动闸阀阀门首页 > 产品展示 > 闸阀 > 电动闸阀 >

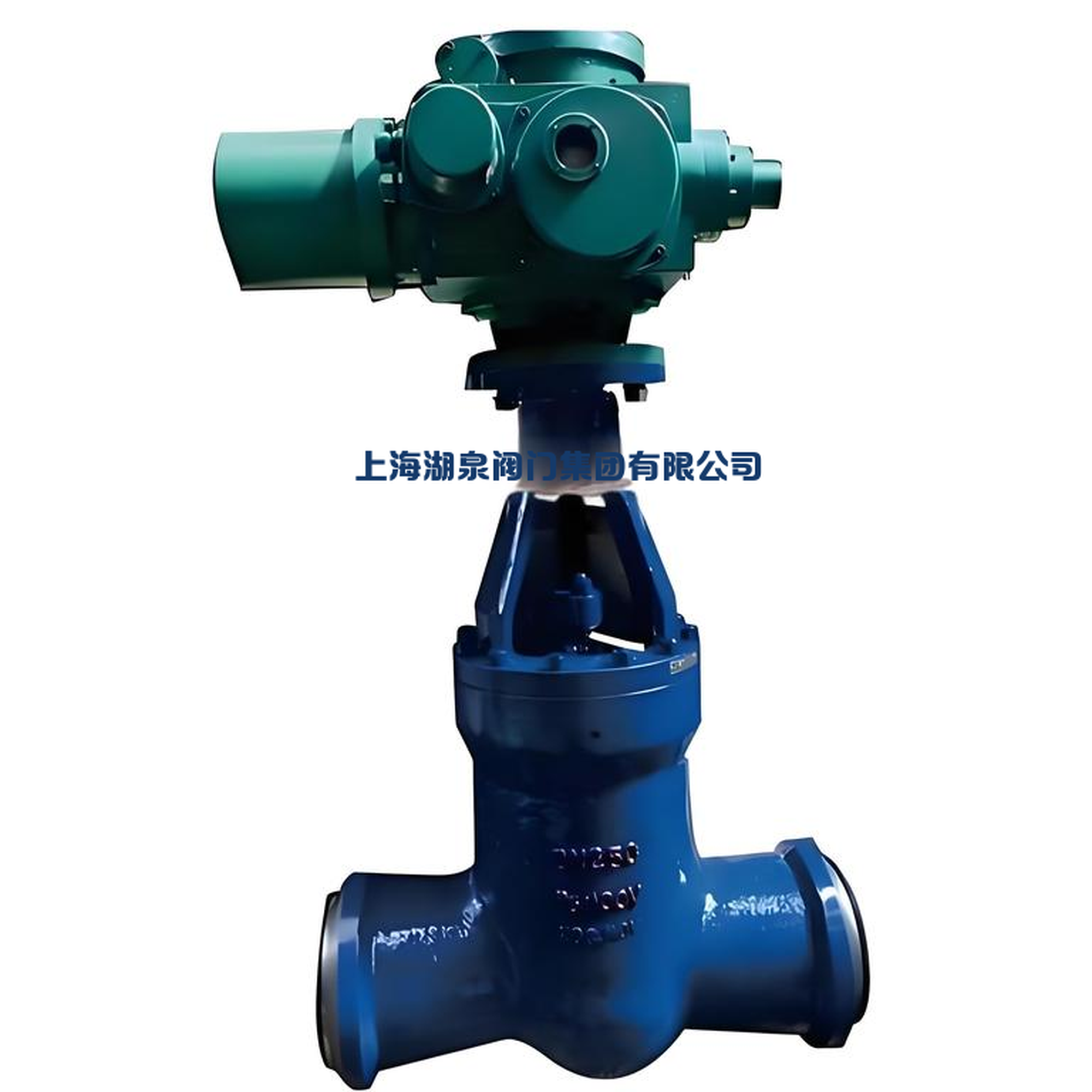

产品名称：上海DN350 Z962Y-P54电站电动闸阀[ 2025-07-25 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • Z962Y-P54 型电站电动闸阀是专为高温高压工况设计的阀门，采用焊接连接形式，适用于火力发电厂、石油化工等行业的管道系统。以下是具体参数及特性：

    核心参数

    • ‌公称通径‌：DN350（搜索结果中未直接提及该型号，但其他相近型号参数显示其公称通径范围可达DN300-450，推测DN350属于其覆盖范围） ‌
    • ‌工作压力‌：P54等级（10MPa） ‌
    • ‌工作温度‌：最高可达540℃（铬钼钢材质） ‌
    • ‌适用介质‌：水、蒸汽等非腐蚀性介质 ‌

    结构特性

    • ‌密封设计‌：采用双面堆焊钴铬钨合金的阀座与闸板设计，增强密封性 ‌
    • ‌阀杆材质‌：渗氮型沉淀硬化不锈钢，抗蠕变性能强 ‌
    • ‌执行机构‌：支持手动、电动等多种驱动方式 ‌

    应用场景

    主要安装于电站锅炉、汽轮机等设备的给水、蒸汽管道系统中，作为介质的通断控制装置。 ‌ （注：搜索结果中未直接提及“DN350”型号，但结合相近型号参数推测其属于该系列覆盖范围）

  • 主要外形尺寸、连接尺寸及重量


    公称压力    		 公称通径
    (mm)    		 标 准 值 参 考 值 电装型号
    L D1 D2 h L1 H H1 质量(Kg)
    20
    P54710    		 125 700 138 172 120 810 1124 147 305 DZW60
    150 700 164 200 135 810 928 140 406 DZW60
    175 750 187 222 160 830 1059 182 564 DZW90
    225 850 233 282 205 830 1059 182 574 DZW120
    250 900 275 330 230 870 1240 227 623 DZW180
    P5410V 225 850 233 282 220 870 1240 227 629 DZW120
    25 125 700 136 172 120 810 1064 170 400 DZW60
    150 705 158 198 135 830 1381 237 692 DZW90
    175 750 179 225 160 830 1381 237 655 DZW120
    225 850 221 282 205 870 1502 244 677 DZW180
    250 1050 265 334 230 870 1718 295 1714 DZW250
    300 1300 307 384 275 1170 1642 295 1668 DZW350
    公称压力
    PN(MPa)    		 公称通径
    DN(mm)    		 标 准 值 参 考 值 电装型号
    L D1 D2 h L1 H H1 质量(kg)
    25 350 1250 346 433 320 1170 2600 370 5530 DZW500
    400 1384 416 516 370 1100 2890 410 5745 DZW800
    P5414V 125 700 136 172 120 810 1064 170 400 DZW60
    150 70 158 198 135 870 1516 244 688 DZW90
    175 750 179 225 160 870 1506 237 653 DZW120
    225 850 221 278 205 870 1598 303 1316 DZW180
    250 1050 265 334 235 870 1875 302 1316 DZW250
    300 1300 307 284 275 1170 1642 300 1517 DZW350
    350 1250 346 433 320 1170 2600 370 5530 DZW500
    400 1384 416 516 370 1100 2890 410 5745 DZW80
    32
    P5417V    		 125 794 124 172 120 830 1318 214 768 DZW90
    150 914 164 198 135 870 1464 259 690 DZW120
    175 750 169 223 160 870 1518 256 1177 DZW120
    225 850 209 278 205 870 1580 303 1370 DZW250
    250 1270 255 334 235 1170 2420 363 3795 DZW350
    300 1400 306 406 275 1105 2500 370 4568 SMC-4
    350 1600 353 464 320 1100 2860 410 6440 DZW800
    P5420V 125 794 120 172 120 830 1318 214 768 DZW90
    150 914 142 198 135 870 1484 264 908 DZW120
    175 960 163 223 160 870 1518 256 1216 DZW180
    225 850 201 278 205 870 1588 303 1388 DZW250
    250 1270 245 334 235 1170 2420 363 3973 DZW350
    300 1400 296 406 275 1100 2500 370 4672 DZW800
